TR-1666 AUTOMATIC DIGITAL VOLTMETER
Ennek a műszernek a különlegessége, hogy az ,,AUTOMATIC'' jelző nem csak a méréshatár-váltásra vonatkozik, hanem arra is, hogy automatikusan kalibrálja önmagát. A műszer ugyan csak egyenfeszültség mérésre alkalmas viszont a beépített logikája által 5 percenként a referenciacella feszültségét rákapcsolja a bemenetére és megnézi, mi a mért érték és ha az utolsó digit eltér az előzőleg hardveresen beállított értéktől, korrigálja azt egy közbenső tárban. Persze időközönként azt sem árt megviszgálni, hogy a referenciaforrás feszültsége nem mászott-e el, és akkor ehhez igazítani a huzalozott logikát, mindenesetre a megoldás főleg a maga idejében egyedülállónak mondható.Ennél a műszernél így nincs szükség előlapon potikkal kalibrálni és nullázni a bemenetet, a vezérlő logika az egész rendszert nulláza, az Auto-Zero elvnek megfelelően (itt ha nem is processzor, de logika vezérelte értelemszerűen a mérést és ezzel együtt az A/Z funkciókat).
Itt van a műszerkönyve (kezelési utasítás kapcsolási rajzok), djvu formátumban:
|
|

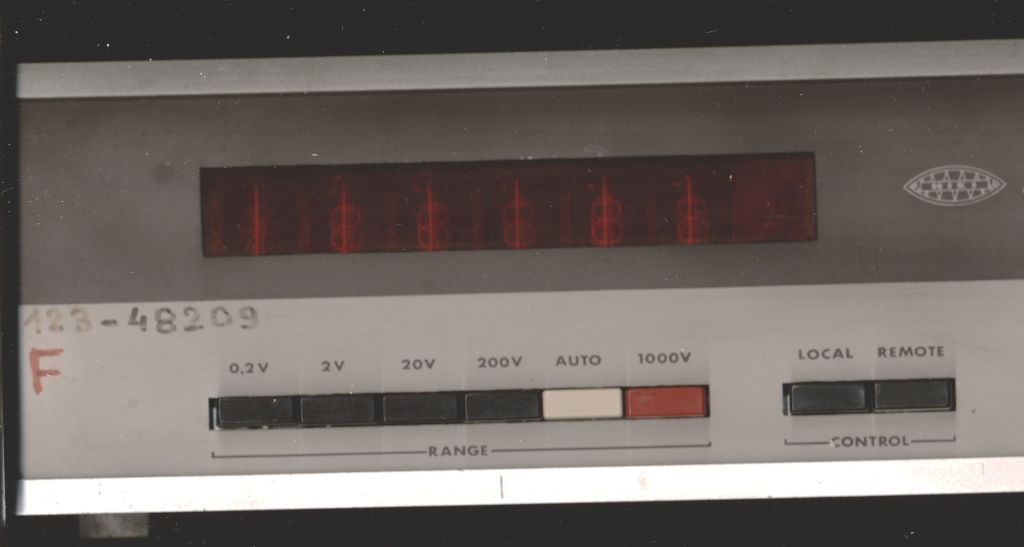

Ez a műszer előlapja a kijelző rész illetve a méréshatár váltó kapcsolósor látható . |
|
|

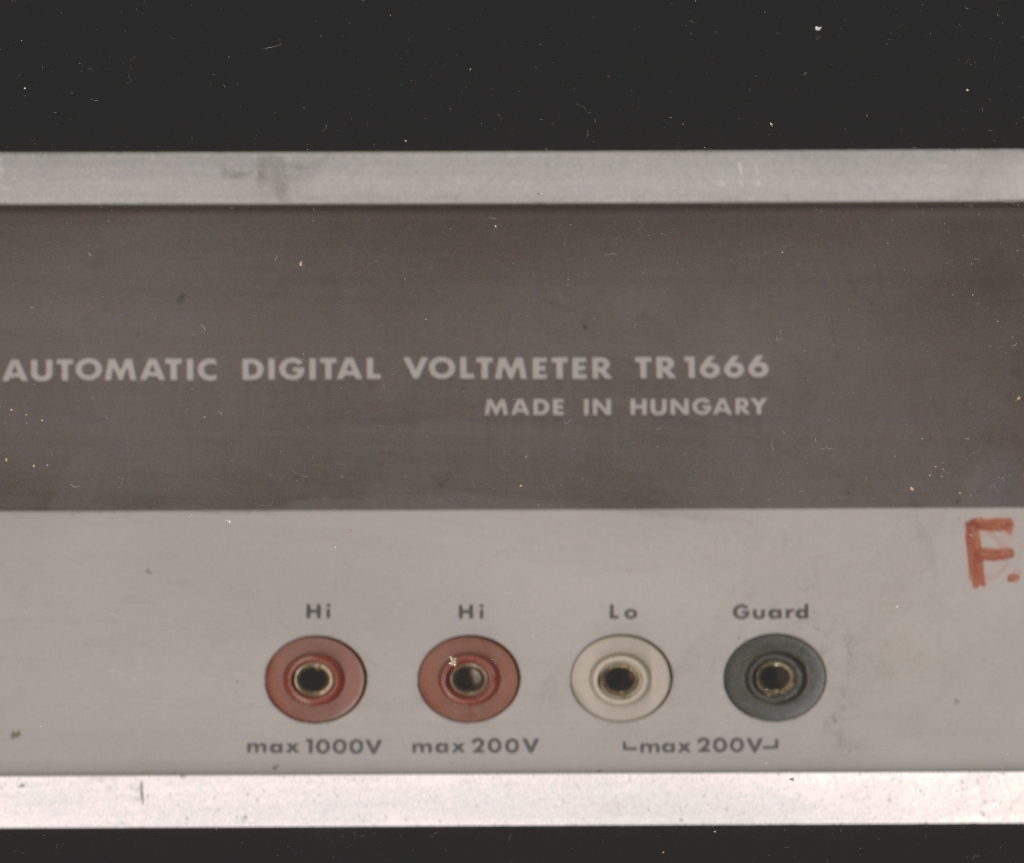

Ez az előlap jobb oldala, a bemeneti csatlakozók itt találhatók. Az automata méréshatárváltás csak a 200 V-os méréshatárig történik, így az 1000 V-os bemenet külön csatlakozón kapott helyet.
|
