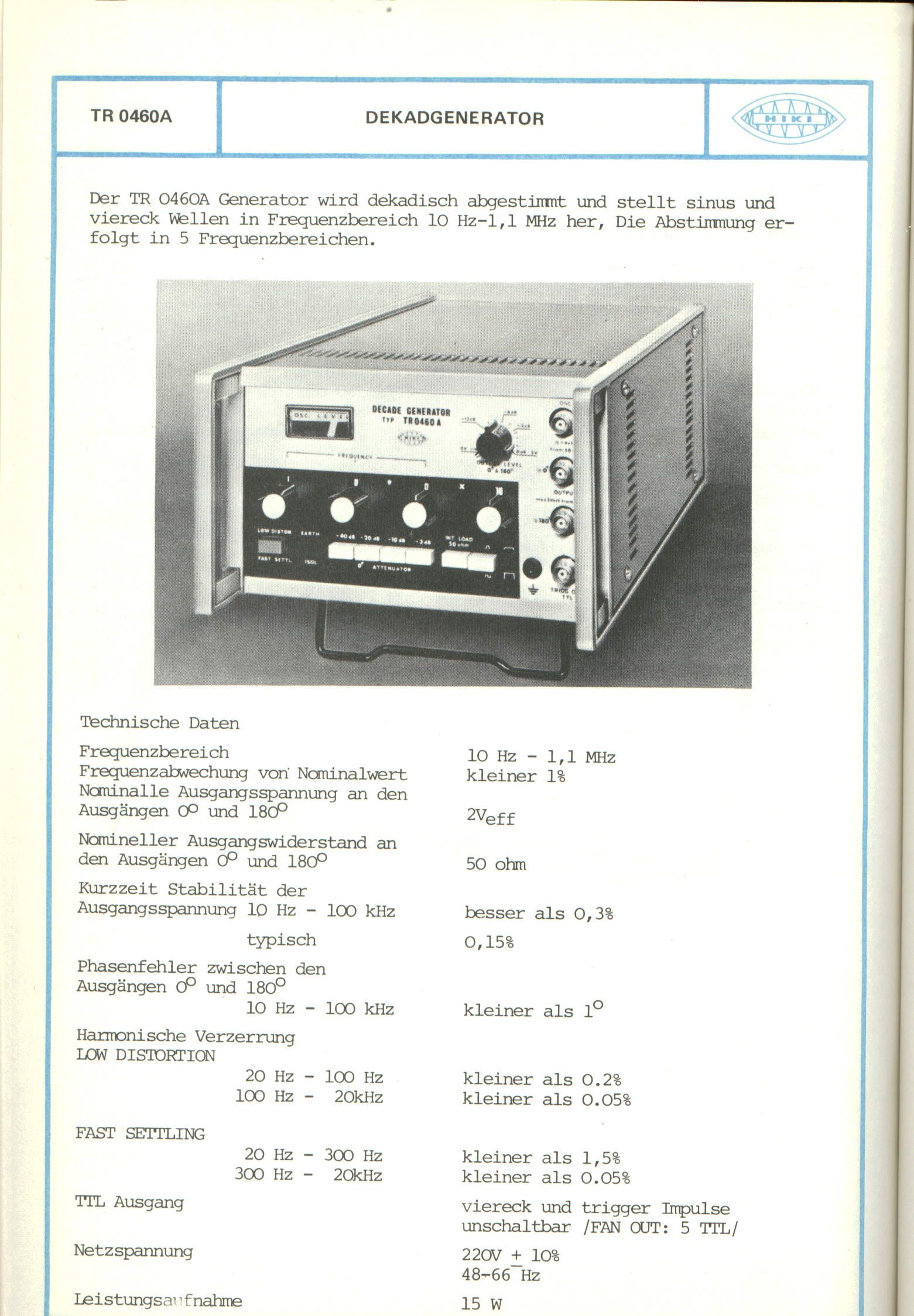

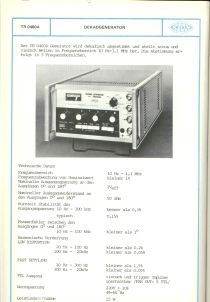

Katalóguslap az dekádgenerátorról

Ezzel a genrátorral már lehet pontosabb méréseket végezni a kisebb RC generátorhoz képest. Kimeneti frekvenciája számjegypontosan állítható, a műszerben alkalmazott nagy stabilitású Wien-híd segítségével az amplitúdó tartás is stabil és a frekvenciapontosság is megfelelő. Ebben a műszerben szintén sok saját fejlesztésű passzív elem található, főleg a Wien-híd frekvenciabeállító kapacitásai a már ismert kék HIKI-modulok (kondenzátorok). A műszer a kimenetén négyszögjelet is szolgáltat (50%-os kitöltési tényezőjű) illetve van egy 180 °-kal eltolt sziunuszjele is. Az amplitudúszabályozó áramkörről ad tájékoztatást az előlapon a kis Depréz-műszer, a mutató lengése jelzi, hogy mennyire állt be a híd-áramkör amplitúdója stabil állapotba (főleg alacsonyabb frekvenciákon fordulhat elő pár másodperces lengés). A kimeneti jelet durva módon az alul található ISOSTAT nyomógombokkal, finoman pedig egy potenciométerrel lehet állítani. A négyszögjel TTL szintű.
