Ide gyűjtöttem össze néhány képet a szerverről. A képekre kattintva előjön a nagykép, mérethelyesen, itt csak a viszonylag gyors oldalletöltés miatt vannak a kis bélyegképek.

Ez a SUN szerver az, ami sokáig a Shcönherz kollégiumban volt, NagyTata néven, s most, mután kaptak egy új SUN szervert, ez kidobásra ítéltetett, s Hamster barátom szólt, ha érdekel, elfér nálam és nem szedem apró darabokra, nem kerül valami fémhulladék telepre, akkor hozzam el. Igy sikerült a vashoz hozzájutnom és sikerült még december végén (2006) elhoznunk két segítővel. Most a felélesztés, összeszerelés fázisában van a gép, remélem, az albi villamos hálózata is el fogja bírni :) s a gépet is sikerül ,,beüzemelni'' vagyis a rajta levő SunOS-t használni, esetleg hálózatra kötni.

Mivel nagyon én sem ismerem (még) a SUN szervereket, előfordulhat, hogy lentebb valamelyik kártyáról, alkatrészről nem megfelelő információt közlök, igyekszem hiányosságaim pótolni, ill. igyekszem utánanézni a kártyákon használt alkatrészek adatlapjainak, gyártóinak, funkcióinak is.

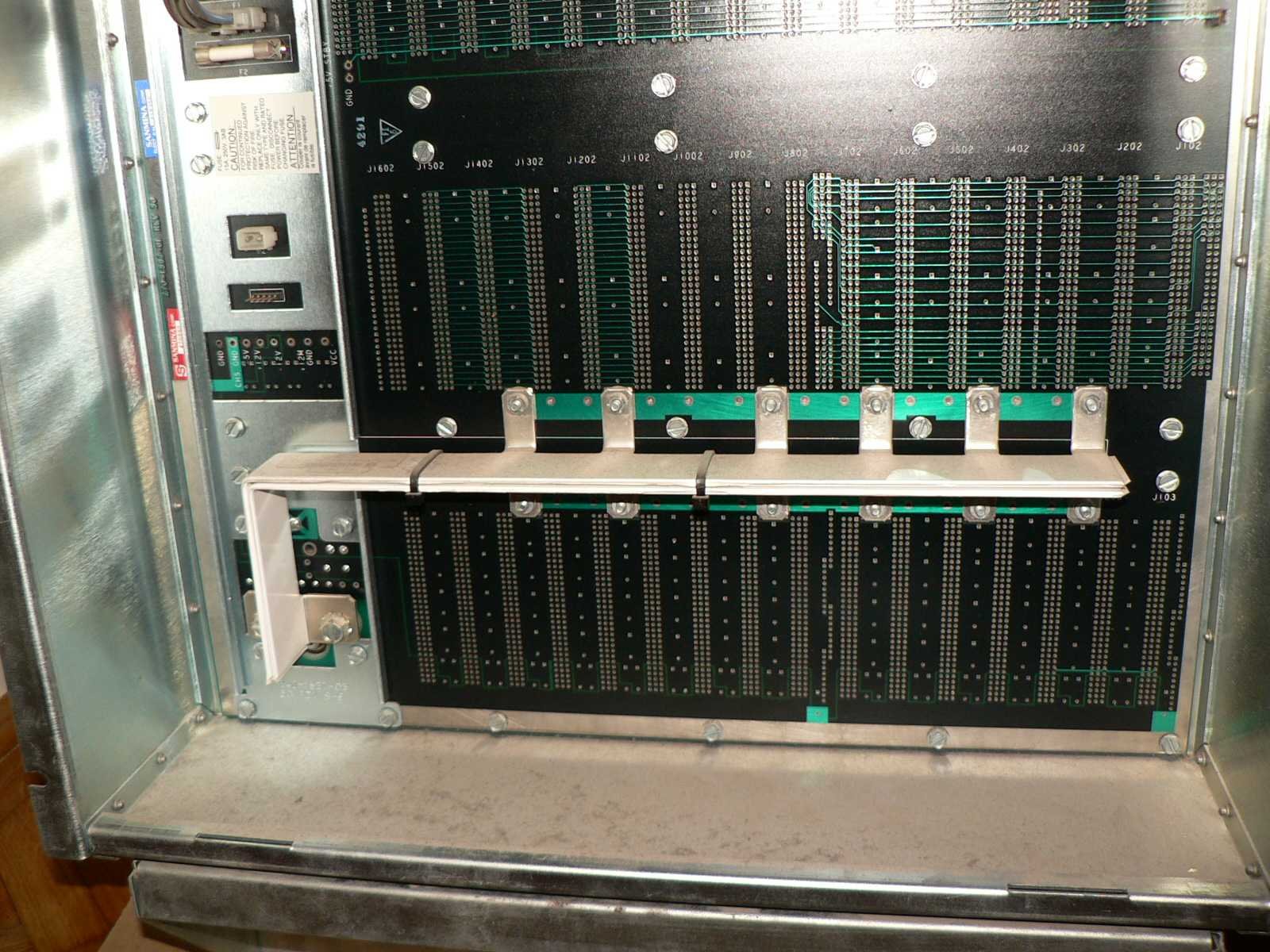

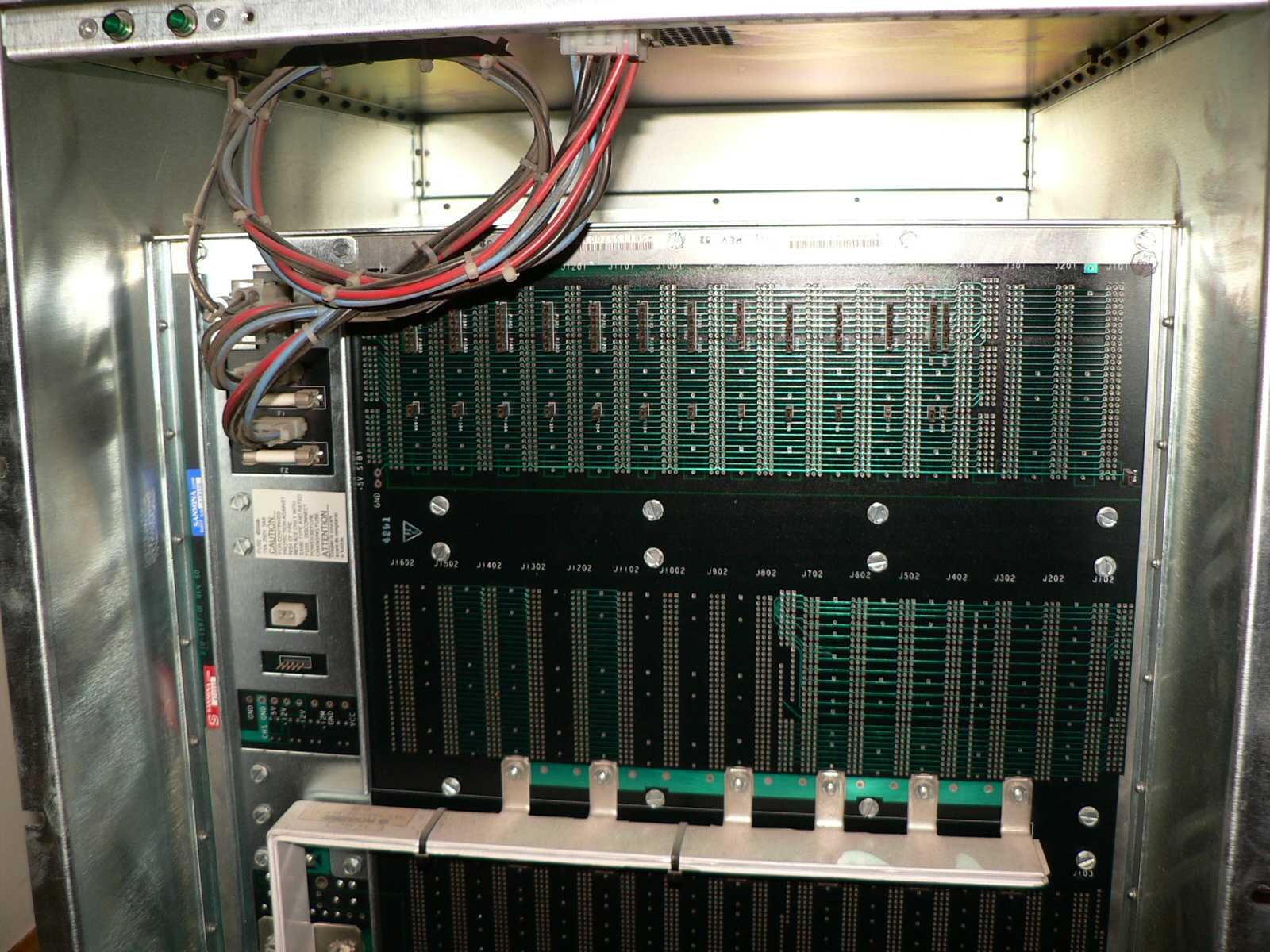

	Ez lenne tualjdonképpen az alap számítógép előlapja, de persze a szekrényben a takaró dísz előlapok mögött nem ezt látni, hanem a backplane-t. Ez tulajdonképpen hátrafelé néz, de persze üzemszerűen nem is kell itt ,,matatni''. Arra azért kíváncsi vagyok, milyen további kártyákat lehetne a rendszerbe tenni, mivel lehetett anno teljesen felbővíteni...?

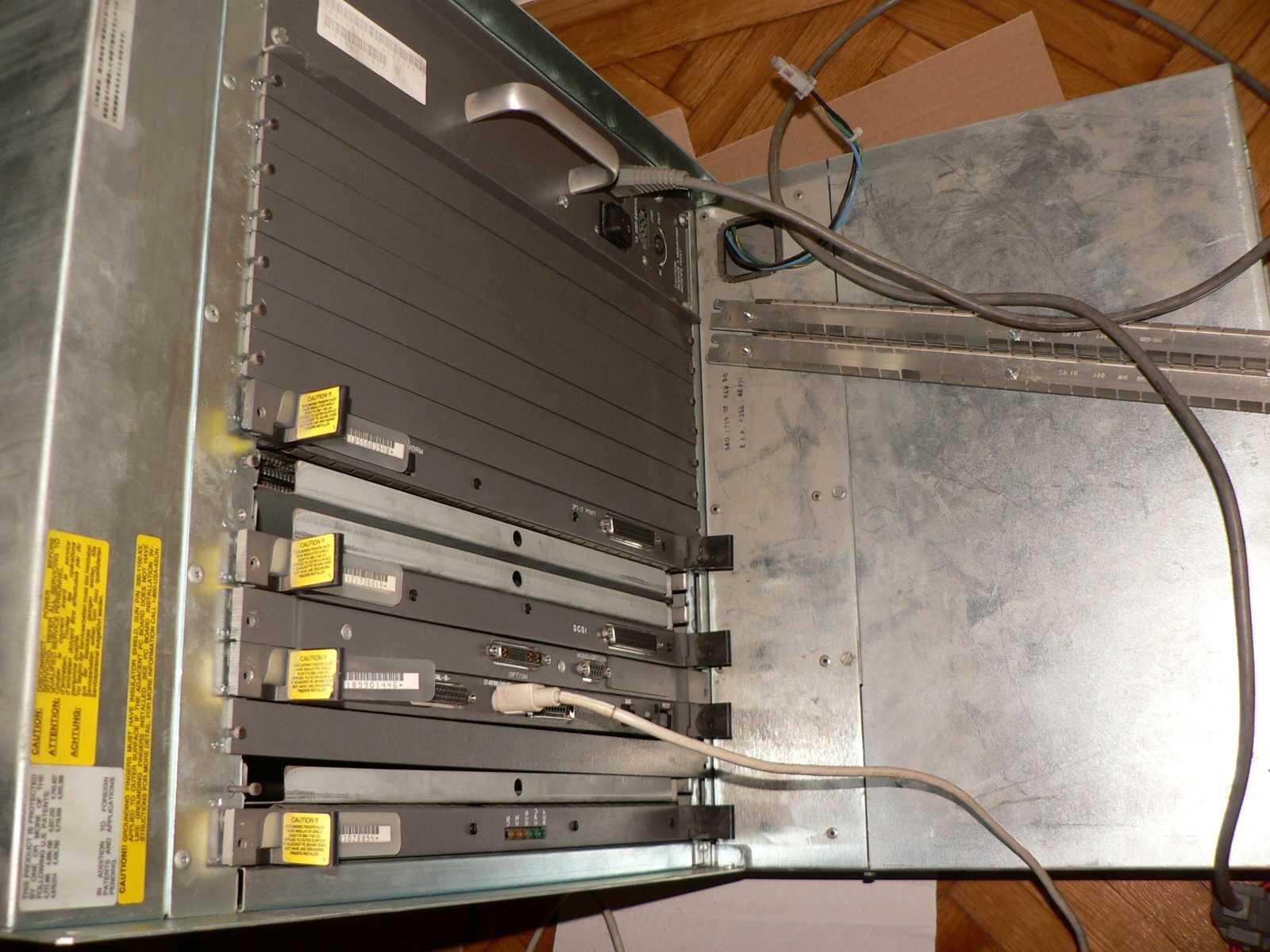

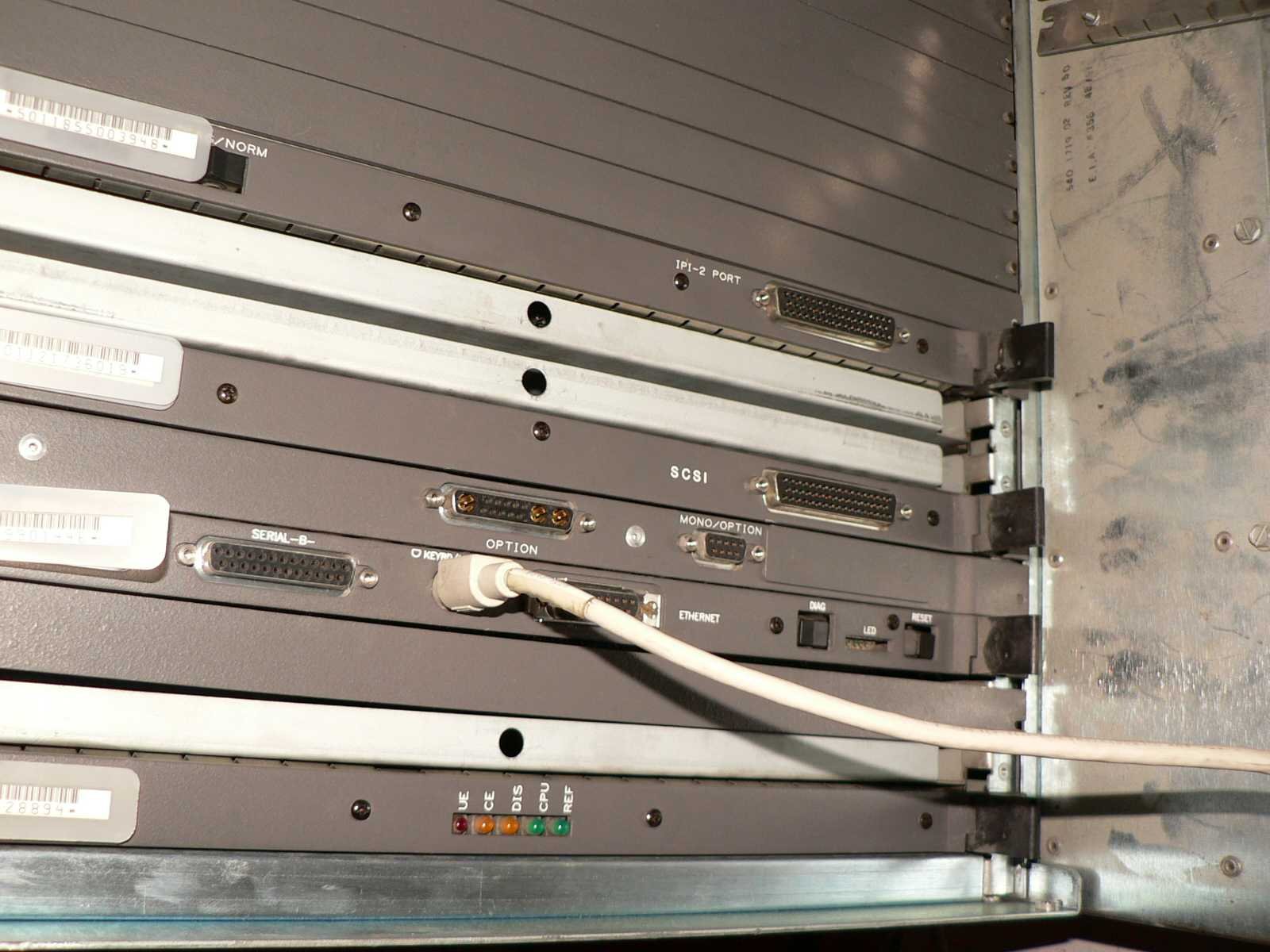

	Jól látható a billentyűzet/egér bemenet, alatta valami speciális port, felette van két soros port, az egyiket a műanyag vonalkód takarja. A legelső kártya a CPU kártya, azon van pár státusz LED, némely funkció vagy üzemállapot visszajelzésére.

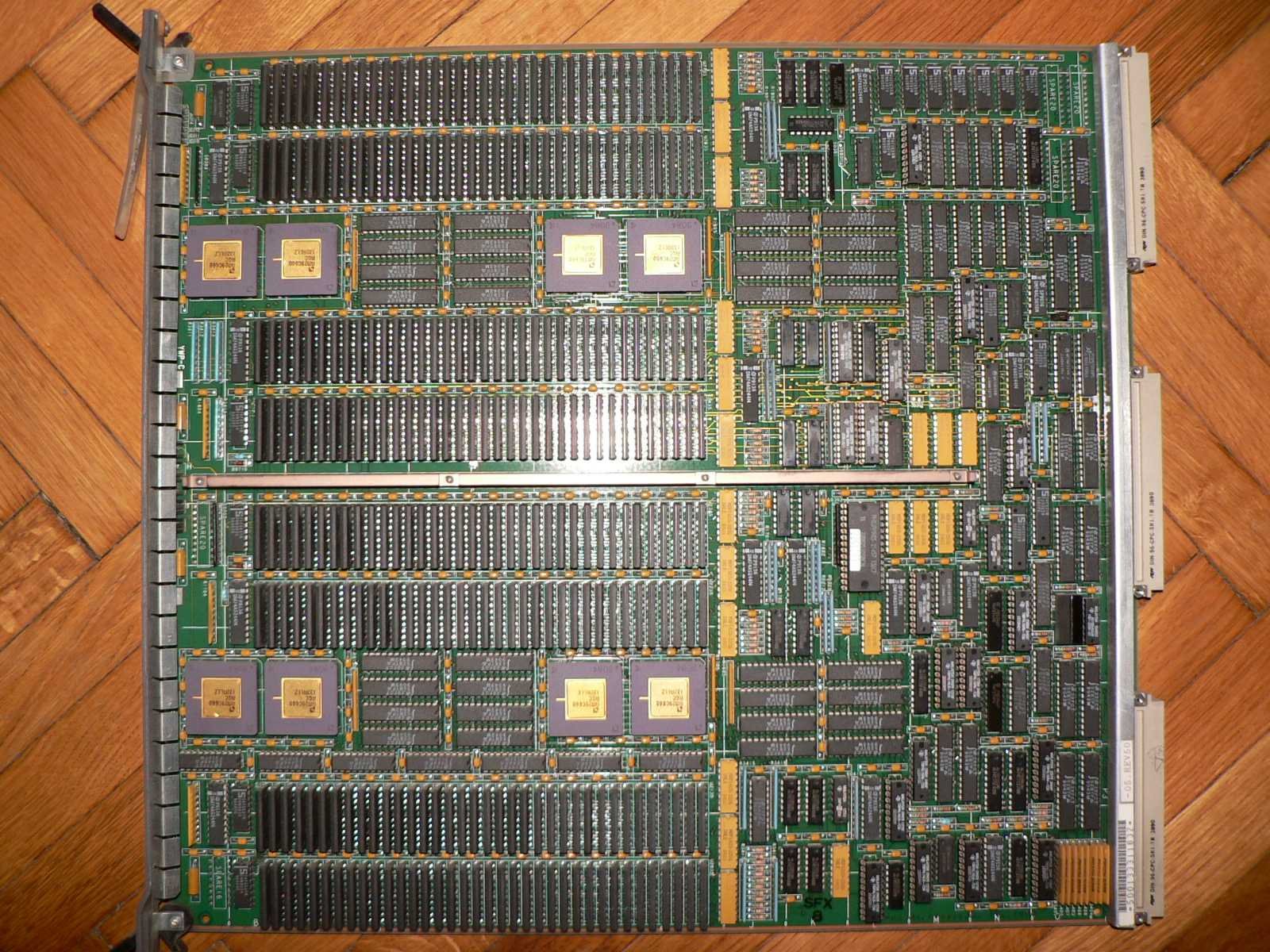

	A CPU kártya, teljes méretében. Ha jól értelmezem, van rajta 4 proci és a hozzájuk tartozó chache memória illetve a rendszer memóriája is, legalábbis gondolom, az ,,álló'' DIP tokos (féloldalas) IC-k is memóriák, de nyílván a párhuzamosan dolgozó procik között is kell memória a részadatok tárolásásra, átvitelére. Persze, aki több infót tud, hogy is működhetett ez a kártya, rendszer, örömmel veszem a segítséget, információkat.

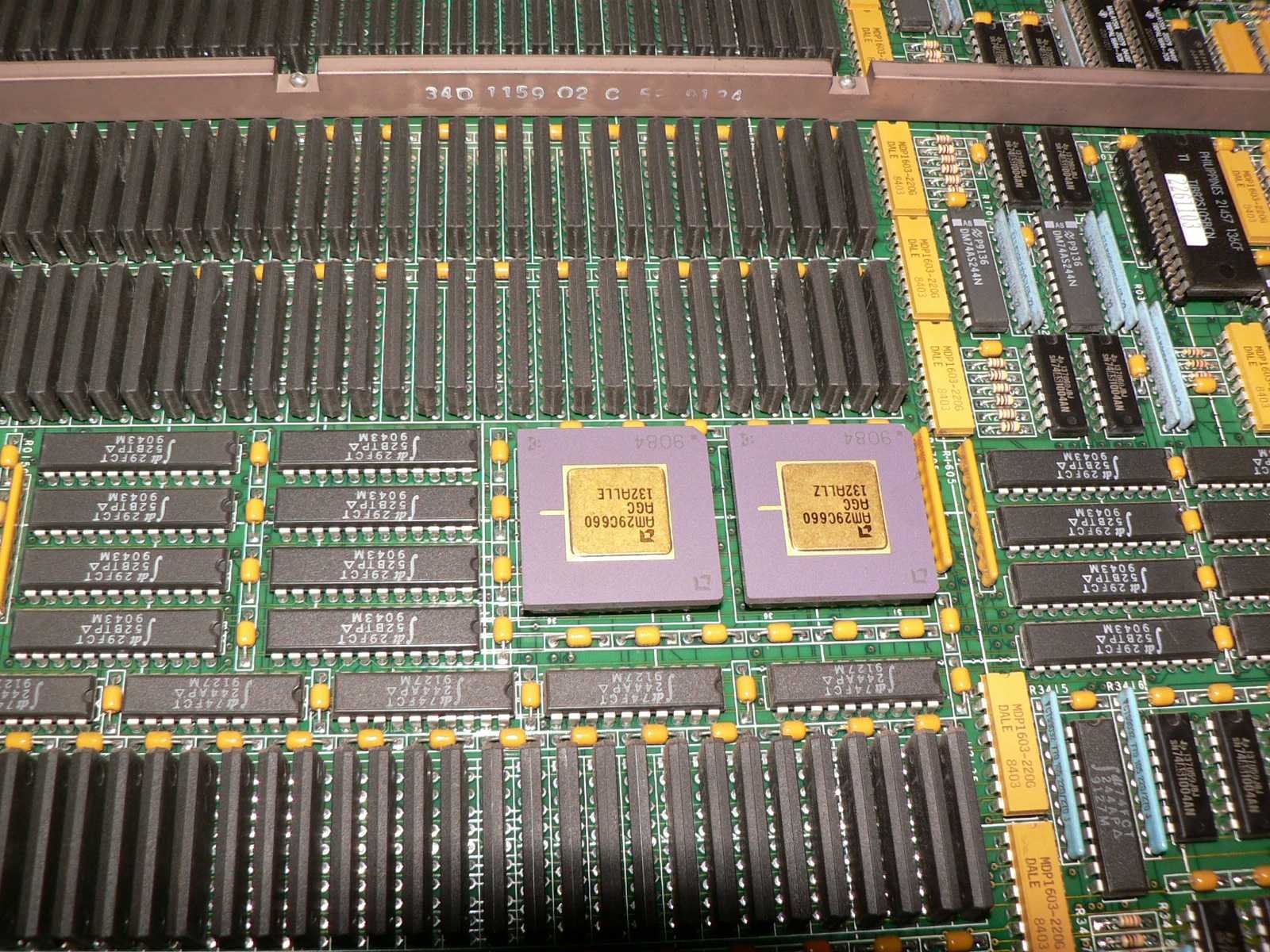

	A CPU kártya kis részlete, AMD proci és memória. Viszont azt nem tudom, hogy az integrál jeled gyártó melyik cég lehetett és ezek az IC-k mit csinálnak..

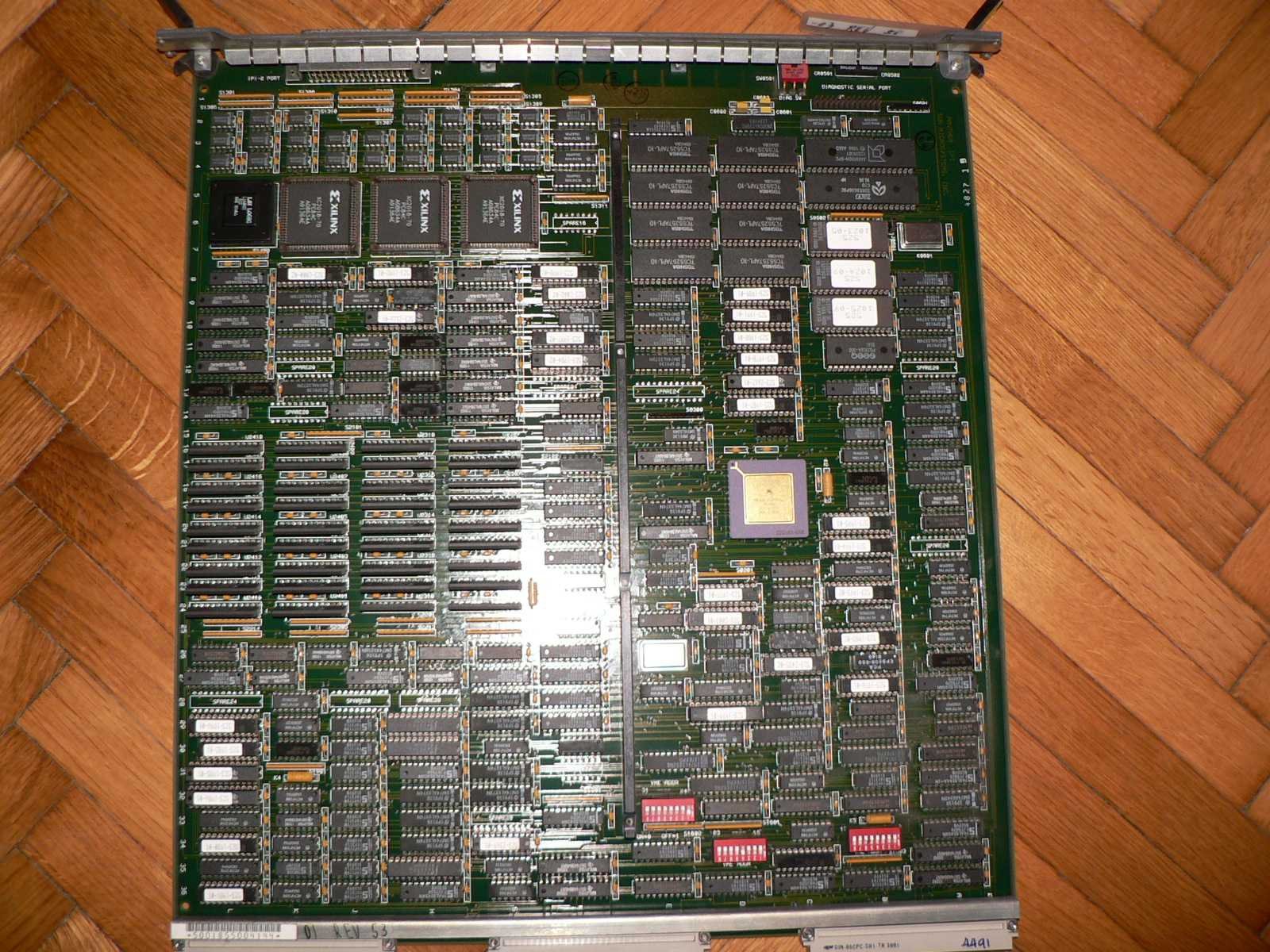

	Pontosan nem tudom, ez a kártya mire való, de a rendszerben az SCSI vezérlő után következik, s ugyanolyan 50 pólusú D-csati van a kártya előlapján, mint a SCSI vezérlőn. Illetve tele van Xilinx FPGA-val, tehát gyanítom, valamilyen bakpcsolás utáni System Performance Test vezérlőkártyája lehet, hasonlóan, mint a MicroVAX-on a bekapcsolás utáni rendszerteszt. Talán végez peremfigyelést is, esetleg még a belső buszvonalakat is ellenőrzi, leszámoltatja a memóriát, vagy nem tudom, mit csinál...

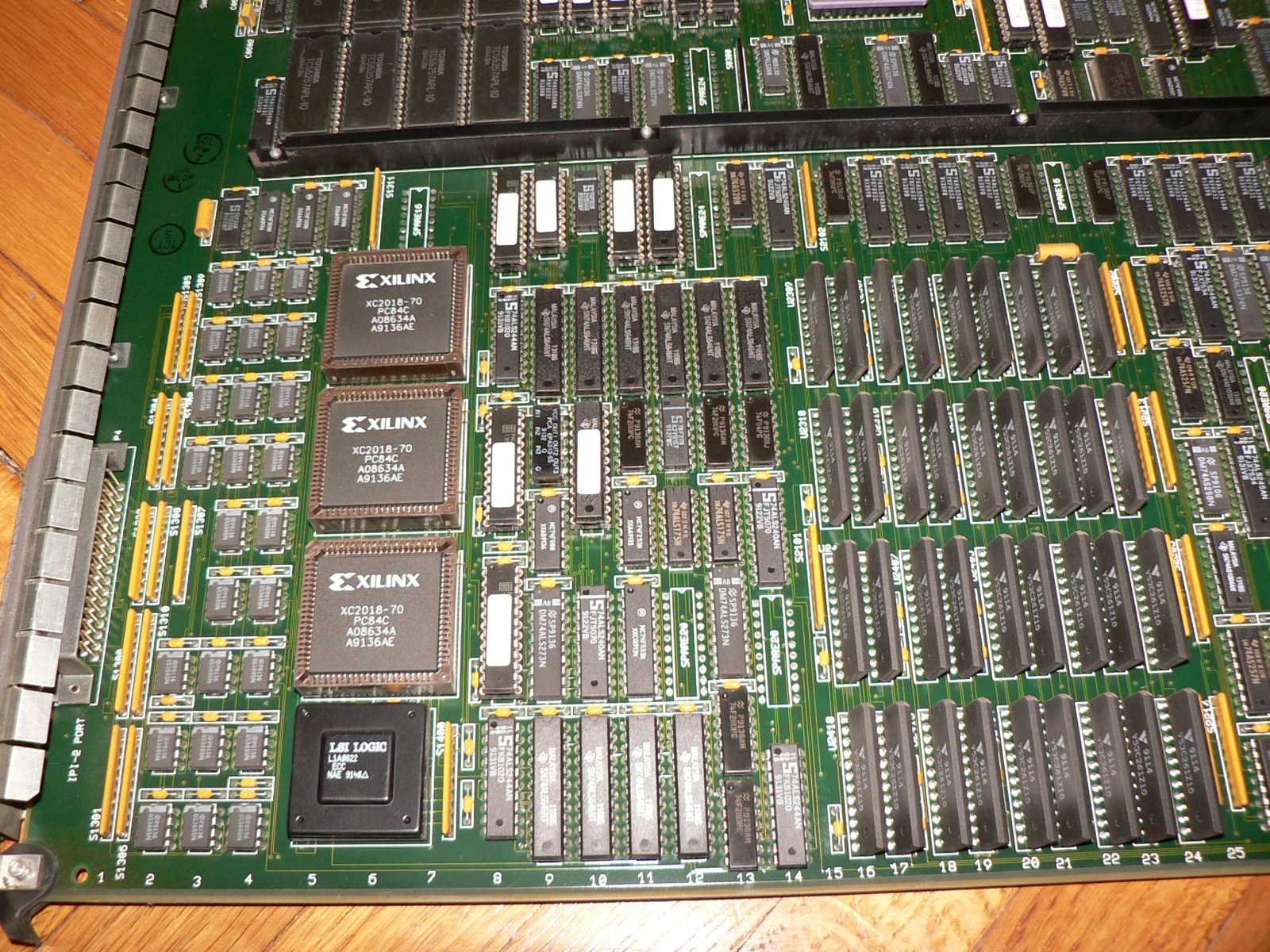

	Itt van a 4 Xilinx digitális kapurendszer, majd annak utánanézek adatlapból, hogy ezek az FPGA-k mit tudnak, mit csinálhattak.

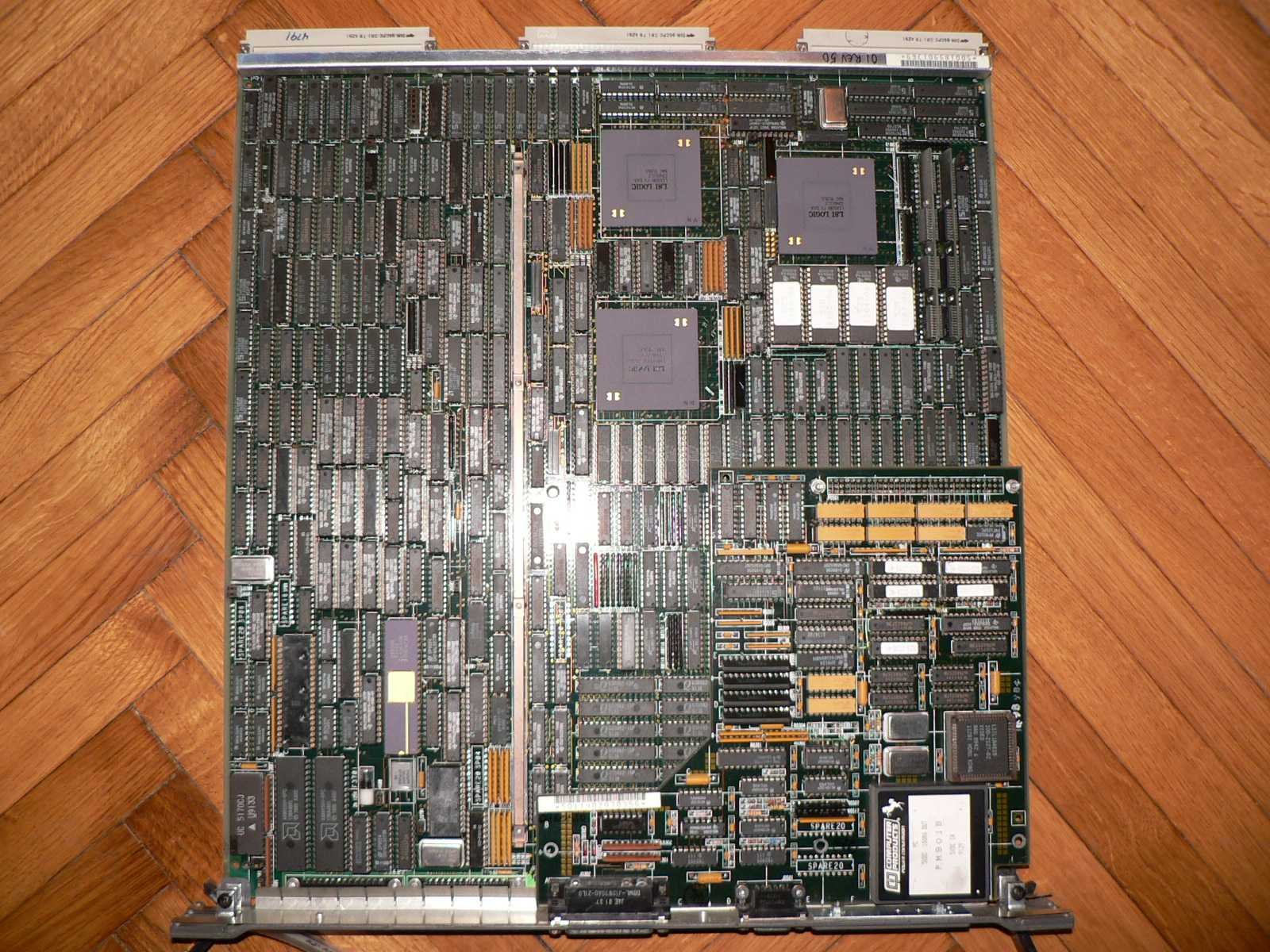

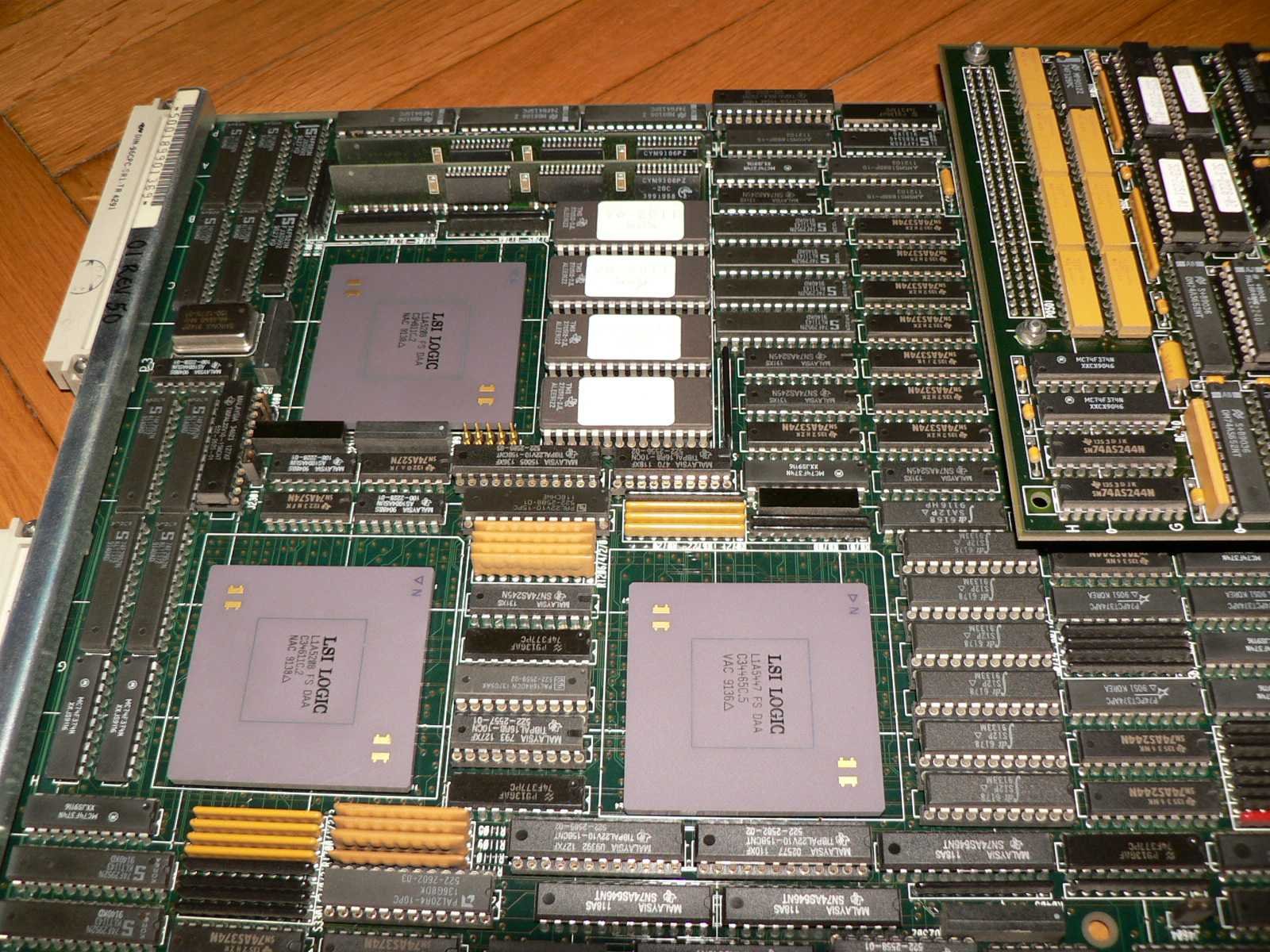

	Ennek a kártyának a pontos működése szintén nem ismert még számomra, de ezen van a 13W3 típusú spéci Sun monitorcsati, illetve van mellette egy 9 pólusú anya aljzat is, nem tudom, az mire szolgál. Illetve ez a kártya kezeli a billentyűzetet, egeret.
	Arra kíváncsi lennék, a 3 db LSI Logic áramkör mi is tualjdonképpen ? Processzor, vagy ez is a Xilinx-ekhez hasonlóan valami huzalprogramozott, maszkolt céláramkör ?

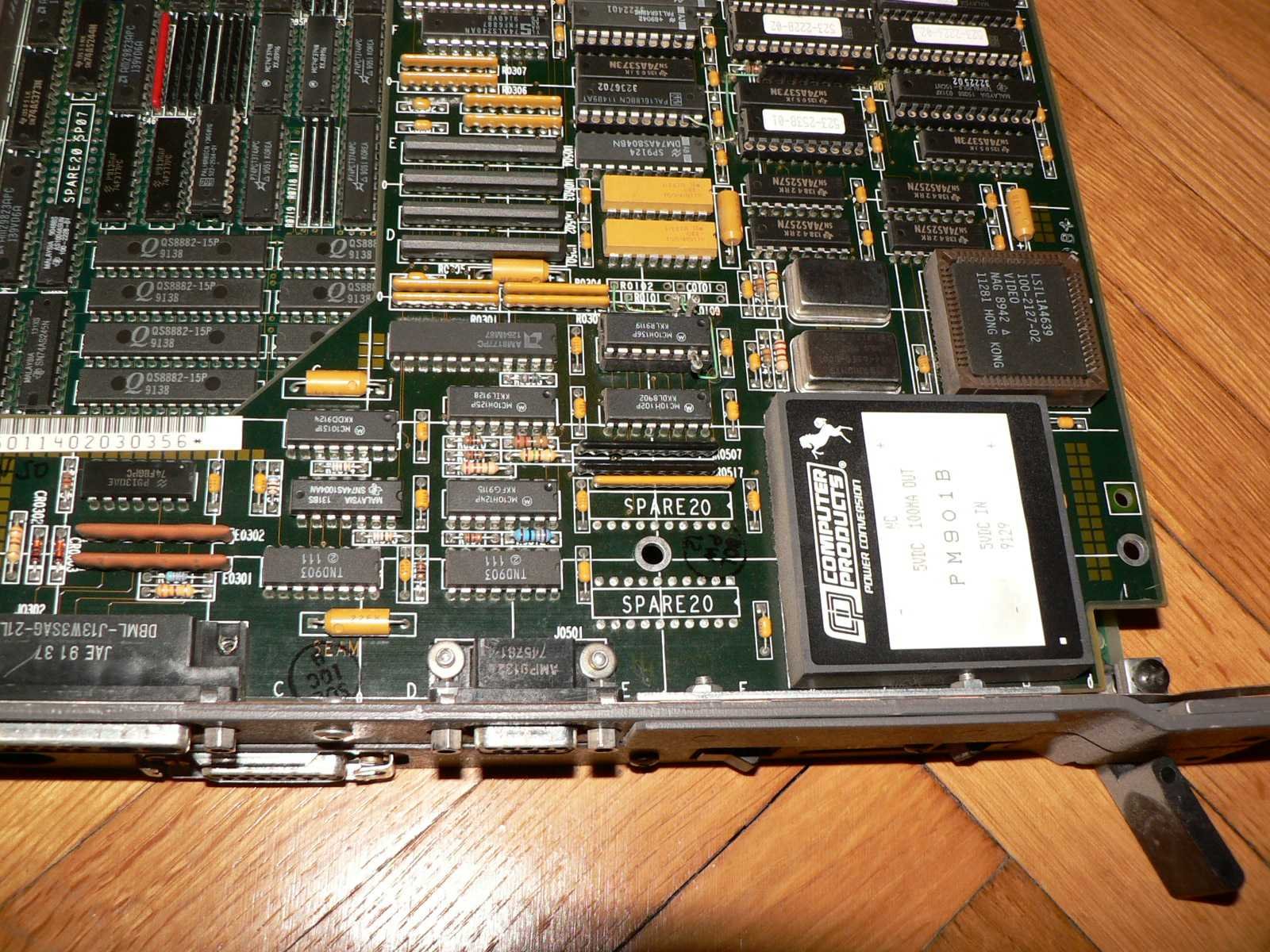

	Ez a video kimemenet. Gondolom a nagy nyákra rátett kis érdekes formájú panel (erről van ez a közelkép) a színkikeverő-meghajtó áramkör, hiszen kvázi VGA-szabvány szerint megy ki a videojel a csatlakozóra, a monitor felé. Tehát a 13w3 csatin is van RGB jel és szinkronjelek, csak kicsit másabban, mint a mai VGA monitorok fogadni tudnának. Bár, a nedobd-l listán kaptam annyi segítséget, hogy a régebbi, még rendesen összerakott monitorok (főleg a BNC bemenetű Sony, Eizo) ezt a jelet meg tudják emészteni, de azért az igazi a hozzá való Sun monitor lenne.

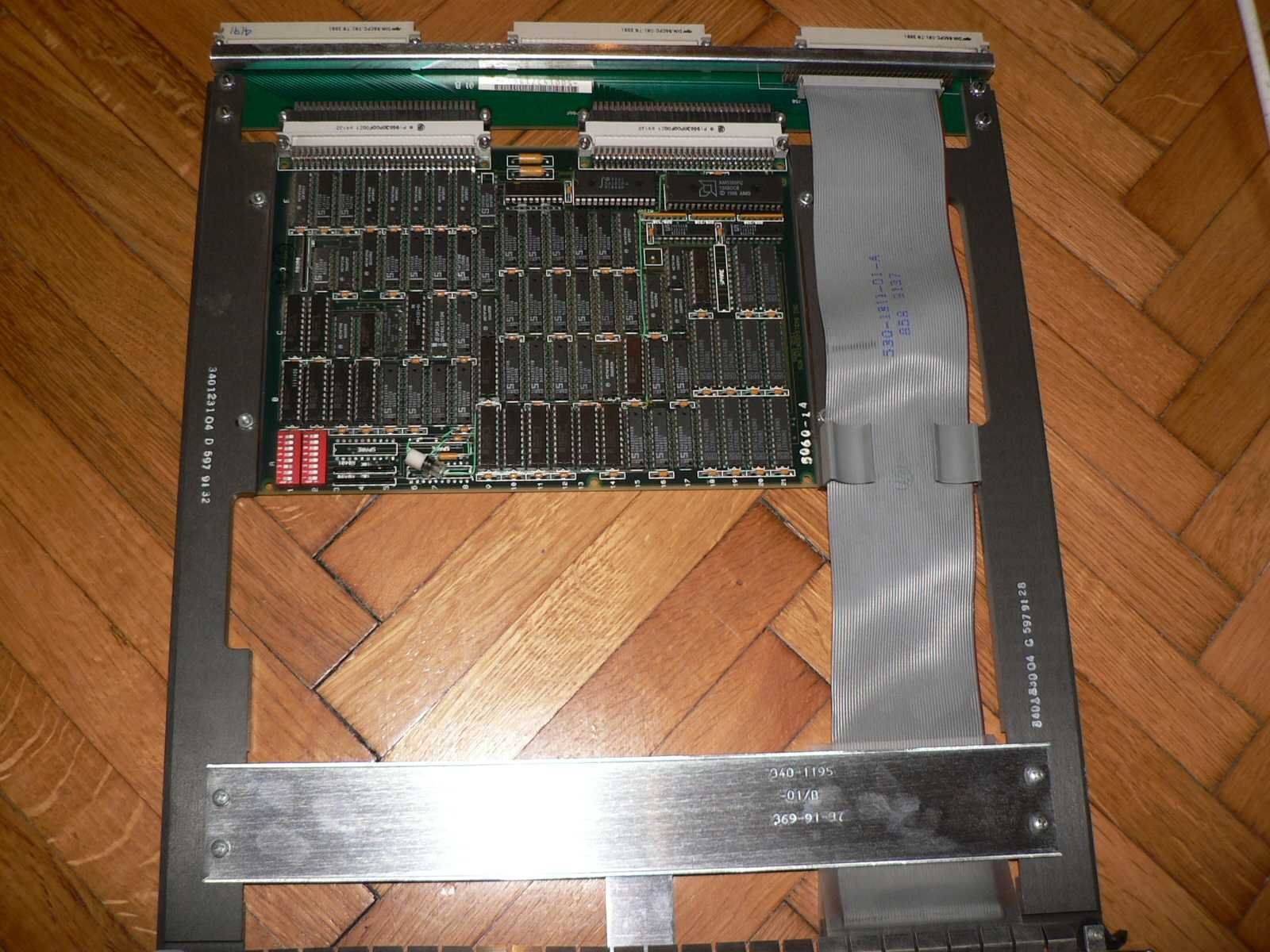

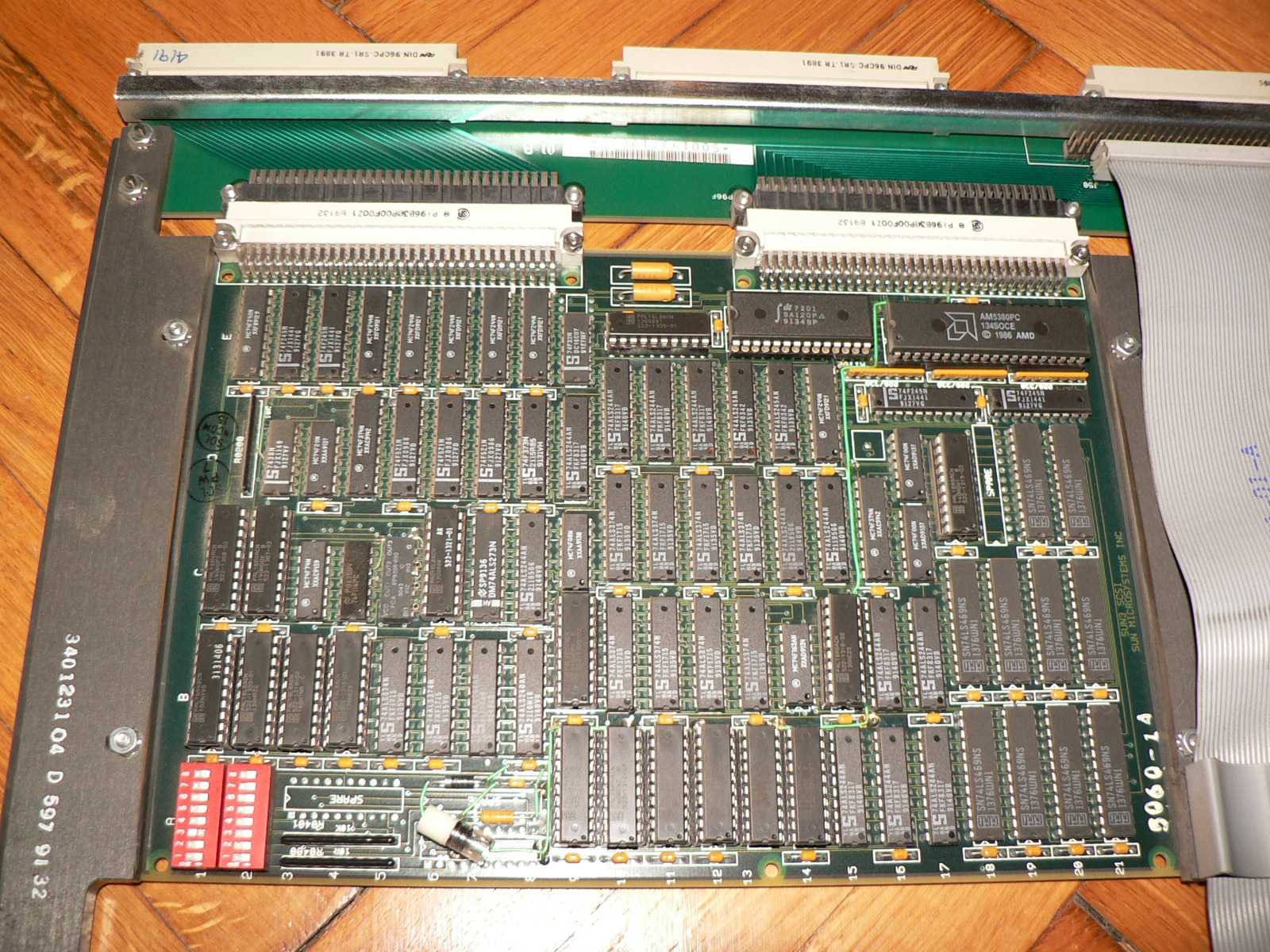

	Az SCSI perifériák vezérlőkártyája. Érdekes, hogy a kártyák közül ez a legkisebb, annyira, hogy külön keretbe kellett tenni, s egy belső adapternyákkal összehozni a backplpane-nel, hogy a két indirekt-csatlakozós vezérlőkártya használható legyen a 3 csatlakozós rendszerben. Ez persze felveti bennem a kérdést, hogy a Sun kártyái valóban a VME szabvány szerint vannak elhelyezve, mert n mintha a VME-nél két 96 pólusú csatira emlékeznék, itt meg 3 van. Persze, a Backplane-képek kicsit talán elárulnak pár dolgot a rendszerről, hogy talán a kártyák és a hátsó anyakártyán a felső két kártyacsatlakozó-rendszer a VME és az alsó 96 pólusú valai saját kiegészítő csati, de aztán ki tudja... :)
	A tényleges SCSI vezérlő közelről.

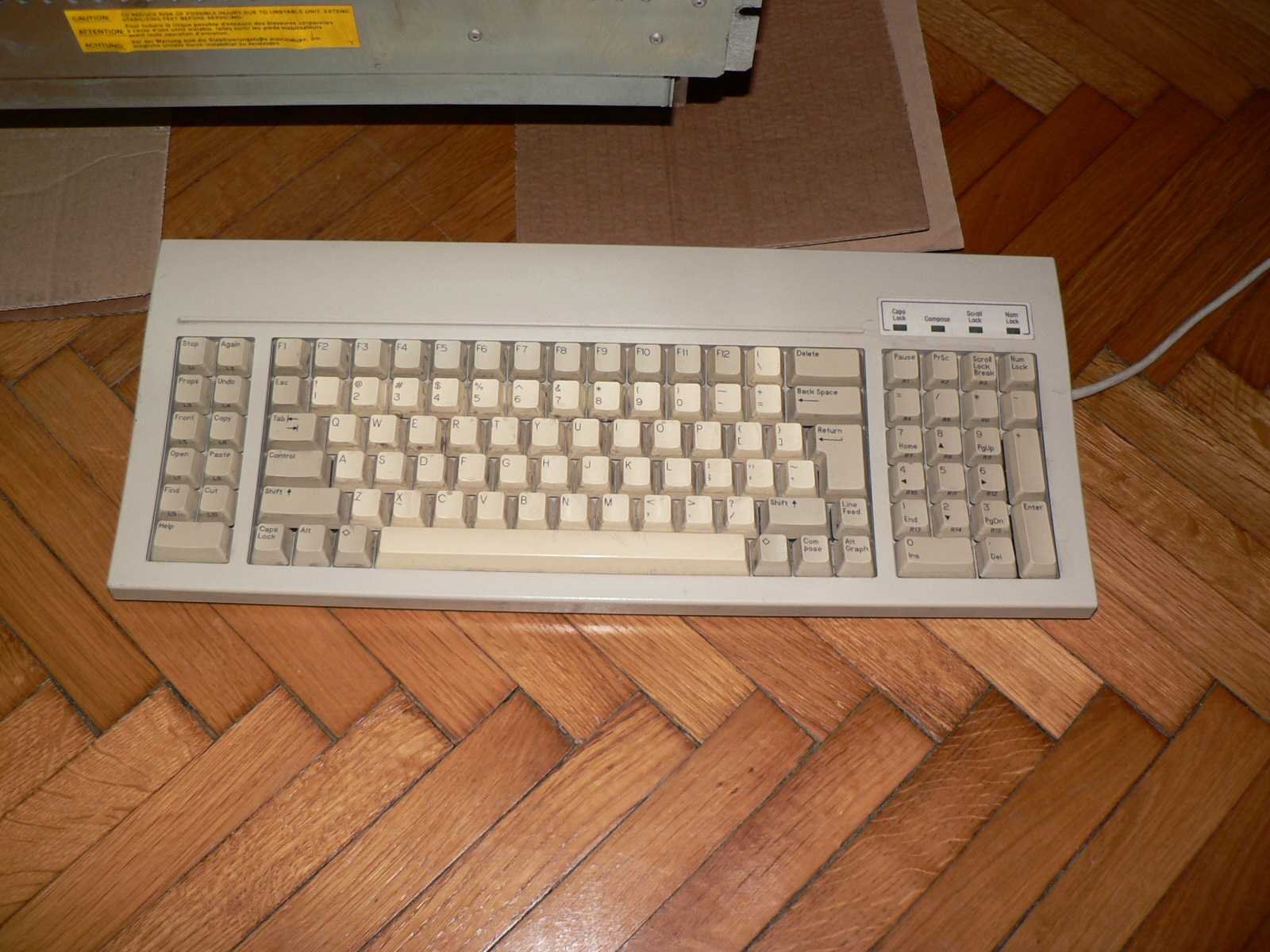

	Speciális billentyűzet. Nekem (az eddig még nem látott, csak róluk olvasott) a régi terminálbillentyűzeteket idézi, ezen is van több speciális funkció, mint egy normális VT100 vagy 320 stb. DEV/VAX terminálon :)

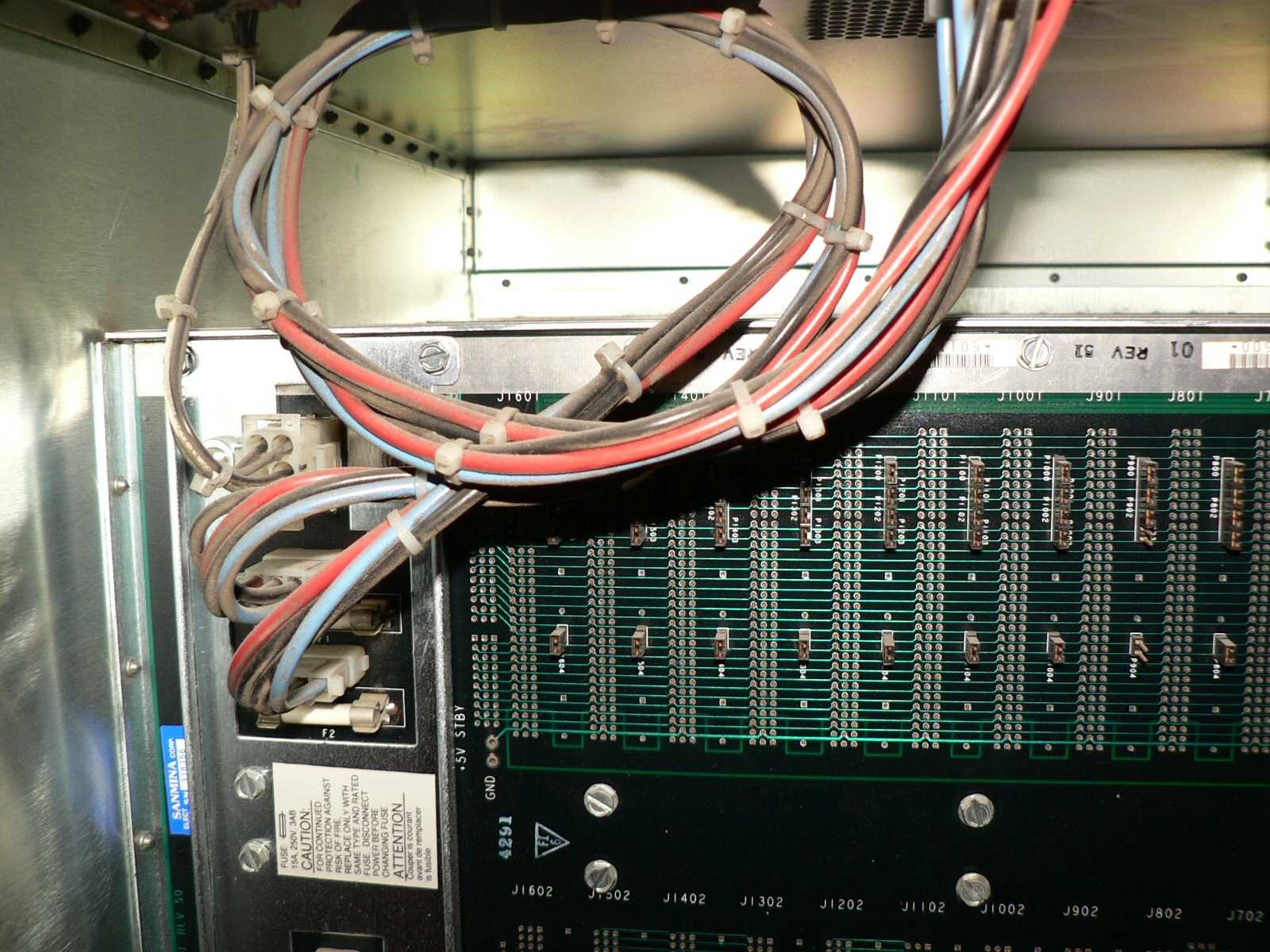

	Hátlap, felül. A felfelé menő 4 színes kábel a rendszer tetején elvő SCSI CD-ROM és streamer meghajtó tápvezetéke.
	Hátlap, felül. A felfelé menő 4 színes kábel a rendszer tetején elvő SCSI CD-ROM és streamer meghajtó tápvezetéke.
	Hátlap, Sanmia gyártmány

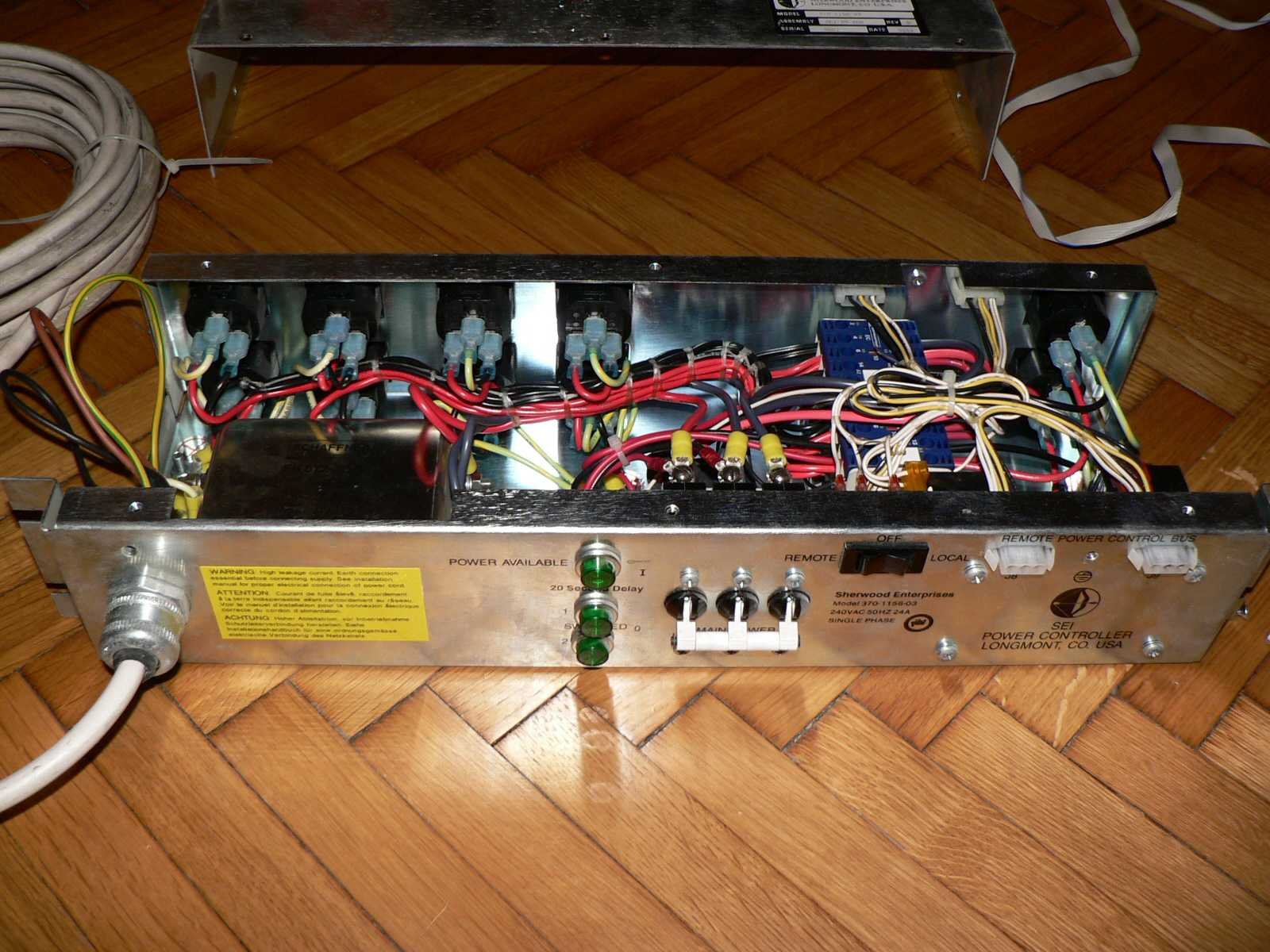

	Bekapcsolás vezérlő, nem kis teljesítményre :)
